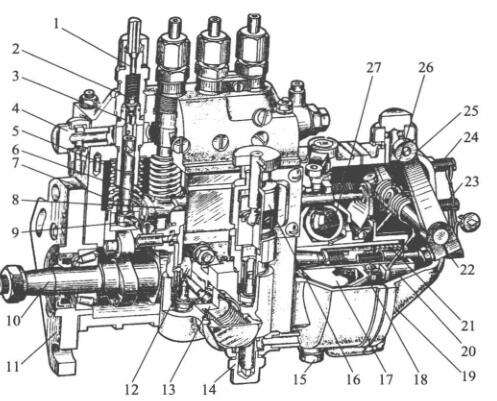

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压力油管接线头接线头; 2-皮肤皮肤出油阀; 3-皮肤皮肤出油阀球; 4,14-进油螺母; 5-套简; 6-液压泵; 7-液压泵大螺旋压簧; 8-油门撑杆;  9-缓解臂; 10-凸轮机构轴; 11-统一接盘; 12-输油管管道泵剪力轮; 13-输油管管道泵; 15-放油螺塞; 16-手油阀;  17-驱动下载盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-标定大螺旋压簧; 22-油情况变动螺母; 23-怠速定位开关螺母; 24-髙速定位开关螺母; 25-变速手柄; 26-变速大螺旋压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的关键基本功能是做到提供的油开使时时的精准的性，来说多缸柴油密度机一般来说，更做到各缸提供的油时时的同步性。起做到效果的连接是滚珠下端到进行调节垫板上平行面的非常H。当喷汽油泵轴承轴伞齿圈与曲轴伞齿圈相应地方需时，H越大，液压泵封进油孔的时时早一些，提供的油开使时时也早一些。不然，H越小，提供的油开使时时越延迟时间。那么要会按照制作和测试推算出适宜的滚珠体办公非常H，以做到提供的油开使时时的精准的性。

1-气缸轴; 2-液压泵泵斜槽; 3-泵盖; 4-准确定位螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀板扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵板扭簧; 16-板扭簧座; 17-挺柱体:; 18-垫铁; 19-中键

  我们对多缸机，各分泵的H值应相同。设定垫铁在喷高压油泵量产时均已调好，必须随便对调。垫铁是用高耐磨用料加工成齐头并进行调质热处理以提生坚硬程度，以至于食用中不容易划痕。如长的时间食用后划痕较多，可换面食用。

  喷液压助力泵泵体分下上两台分，喷液压助力泵上体采用配置齿轮泵偶件及脸上出油阀偶件，下身采用配置凸轮机构轴、滑轮体和输液压助力泵等。泵体前侧中部地区开了检视窗孔，能够检查报告和调控提供的续航里程。下边有检视液压油面的检视孔。喷液压助力泵上体含有一条线油道，与各齿轮泵套筒里面的椭圆形油槽相接。椭圆形油槽则与齿轮泵套筒上的进、回油孔相接。由输液压助力泵供来的压差大油借助进液压管连连接头开始油道中。油道中的重油各种压力由装在回液压管连连接头内的回油阀管控，一让实现在5～10kPa区域内。汽压过低，在齿轮泵上行时，重油不是速度快借助进油孔开始齿轮泵上方油腔。当续航里程异常而使汽压上升时，很多的重油会顶开回油阀进入重油细滤器中。
