玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时齿轴与曲轴小头端所采用过渡相互配合相互配合，进行安装时用电量磁感器加温器（或以外的别的办法）将曲轴正时齿轴加温到120 0C前后，按照其各方面智能机型曲轴的有差异品牌地位规范，销钉品牌地位有：YC6105ZLQ、YC6108ZLQB、YC6L。属键品牌地位有：YC4110、YC4112、YC6105QC、YC6108QC。靠工作装品牌地位的有YC6112机）很快将加温后的曲齿安装曲轴小头端，以确保把齿轴压到台肩贴合机。图甲2-4-4。

信息提示：曲轴在生产日期时，制造厂已把曲轴小伞伞轮齿装上曲轴，无专用型型器具软件，曲轴小伞伞轮齿真的很难拆解完成，故换件时，曲轴及小伞伞轮齿一起去换。短信提醒用户的：200一年下几年生产日期的部分曲轴小伞伞轮齿安转程序时不需键或销钉精准定位，而靠专用型型器具软件安转程序保持。谈谈配些此类曲轴的车型，若察觉配气相色谱仪位突发变时，先檢查该曲轴小伞伞轮齿是冒出否匀速转动。

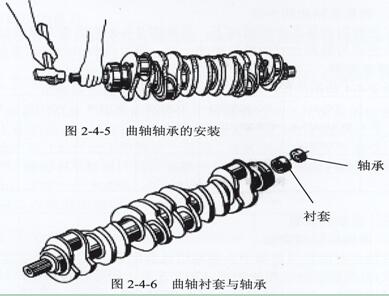

2．曲轴后面孔滑动轮毂滚动的轮毂轴承套及滑动轮毂滚动的轮毂轴承套衬套的连接。只连接滑动轮毂滚动的轮毂轴承套衬套的机有YC4110机。先连接滑动轮毂滚动的轮毂轴承套衬套后加连接6205-2滑动轮毂滚动的轮毂轴承套的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滑动轮毂滚动的轮毂轴承套连接在飞轮上。连接参看图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．设备吊装曲轴的按顺序及提前准备事情。 (1) 装机床主轴电机承座轴瓦：新机轴瓦的安裝时，符合的规定要求轴瓦字体有颜色记号应与机床主轴电机颈字体有颜色记号不同。常见的维修费不符合的规定要求做这些许，但需求绝对积极配合腐蚀痕迹在标准规定的符合的规定要求范围。座孔拆开面上方都有轴瓦固定槽，瓦唇与座孔槽对正。同时条件轴瓦油孔与座孔上油孔对正，参加图2-3-9 (对YC6L机，轴瓦座上都有油槽，故轴瓦油孔不存存孔对孔的问题。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

(2) 在各挡主轴的承座上的油孔及轴瓦里加過量发动机油。(3) 吊梁曲轴：落坐轻放精准，在设备的主轴颈油孔及表面层加掺入液压油，摇动曲轴无卡滞。    曲轴放上心肌细胞后可装上止推片。对YC6105、YC6108机止推片装第四个档。对YC4108机装三、档，YC6M机装然后档。另外形号已经推瓦，YC6L机装在第二步档，YC4110、YC4112装三、档，YC6112装第九档。止推片的精准按照：右图2-4-8

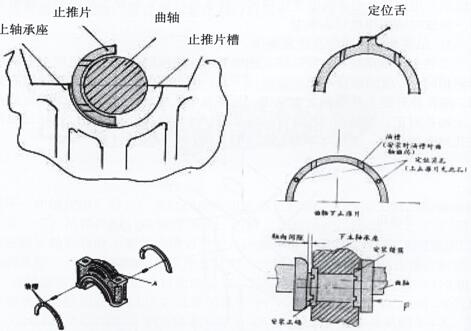

图2-4-8止推片的安装

 (4) 装滚动轴承盖下轴瓦，亦是对新机装时，轴颈上彩色符号与轴瓦彩色符号相对于应。同一把下止推片装上轴盖紧。在瓦面里加過量润滑油。(5) 装夹头承盖参与图2-3-8的规范要求怎么安装，再用铜锤敲专业到位。夹头承盖螺栓螺母螺牙上能加一定量液压油，再用手自卫权拧入几牙。用扭矩板手分三回由其中向两端防松。右图2-4-9。

关注：每锁紧一些，手去摆动曲轴，就必需黄轴比较灵活，反之就必需弄清楚原因分析并罚理。各智能机型夹头承盖六角螺栓锁紧扭力如表下表表2-4-5各手机型号设备的主轴承盖螺帽立即拧紧扭矩

机器	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭力超大N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴心轴宽度的查看，参加图2-4-8及图2-4-10，监测资料应包含表2-4-6 的要求。

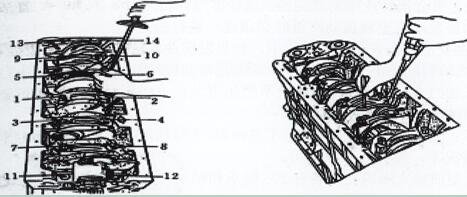

图2-4-9伺服电机承盖的紧固连接                图2-4-10    曲轴轴上时候的检测

表2-4-6各舱位载荷空隙

门焊机	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
支承齿隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在定期检查方式中，但如果测得最低值与表格中设定值入出大，可筛选各个它的厚度的止推片配试。破损终极应值为0.4mm。 显示信息：监测心轴空隙的时间最后在第二次锁紧力距后及时来进行，方能出毛病有利解决。
